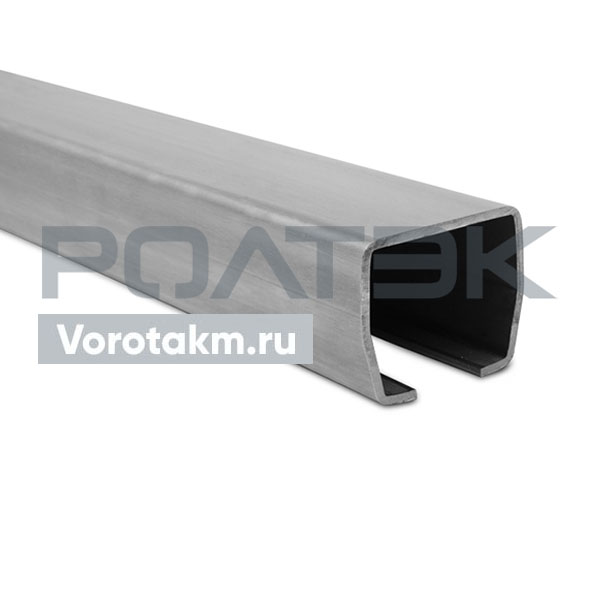

Направляющая Ролтэк ЕВРО/RC74 для подвесных ворот (012.7)

Максимальная нагрузка

Вес створки ворот - до 800 кг

Ширина перекрываемого проёма - до 7 м

Направляющая является наиболее ответственным элементом в конструкции откатных и подвесных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры ЕВРО (код 006). При изготовлении откатных самонесущих ворот створку необходимо делать достаточно жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая ЕВРО/RC74 (код 012) так же может использоваться в конструкции подвесных ворот.

Направляющие ЕВРО изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

• прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
• закручивание направляющей не более 0,5°/м
• остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.
